RCU-4 用户手册
Robot Control Unit-4（RCU-4） 是一款面向 PSA 系列执行器供电场景的一体化电源模块，集成 Ethernet/UDP 通讯配置与功率制动等功能，提供 3 路标准 RJ45 通信接口及 4 路 XT30 电源输出接口，可为多台执行器的多样化用电需求提供稳定、可靠的供电保障。
参数介绍
| 参数项 | 规格详情 | 参数项 | 规格详情 |
|---|---|---|---|
| 产品名称 | RCU-4 v2.0 | 额定负载 | 48V/5A |

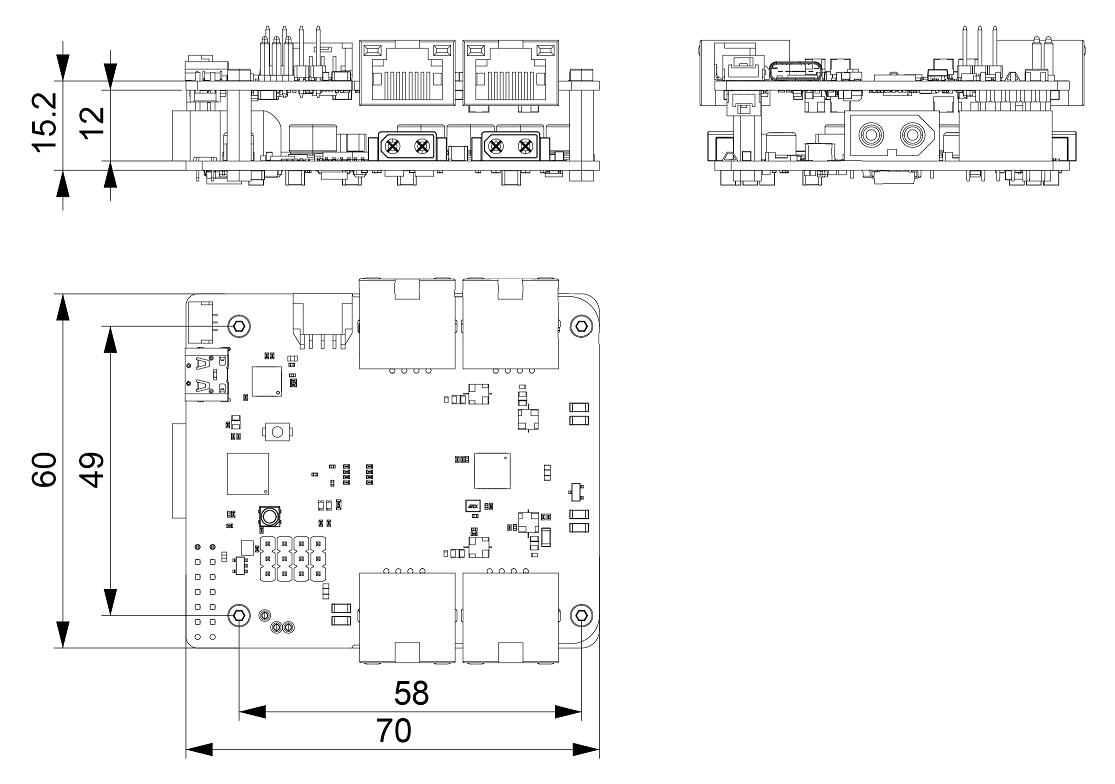

| 外观尺寸（长宽高） | 133mm * 71mm * 72mm | 网络连接 | 网口 |
| 屏幕尺寸 | 2.23inch OLED HAT | 外接屏幕推荐 | 1080P/50HZ |
| 电源适配器输入电压 | AC 90-264V | 待机功耗 | 5W |
| 电源适配器输出电压 | DC 48V | 最大功率 | NPB-360-48XLR：功率360W YU4803：功率144W |
| 工作温度 | 0°C ~ 40°C | / | / |

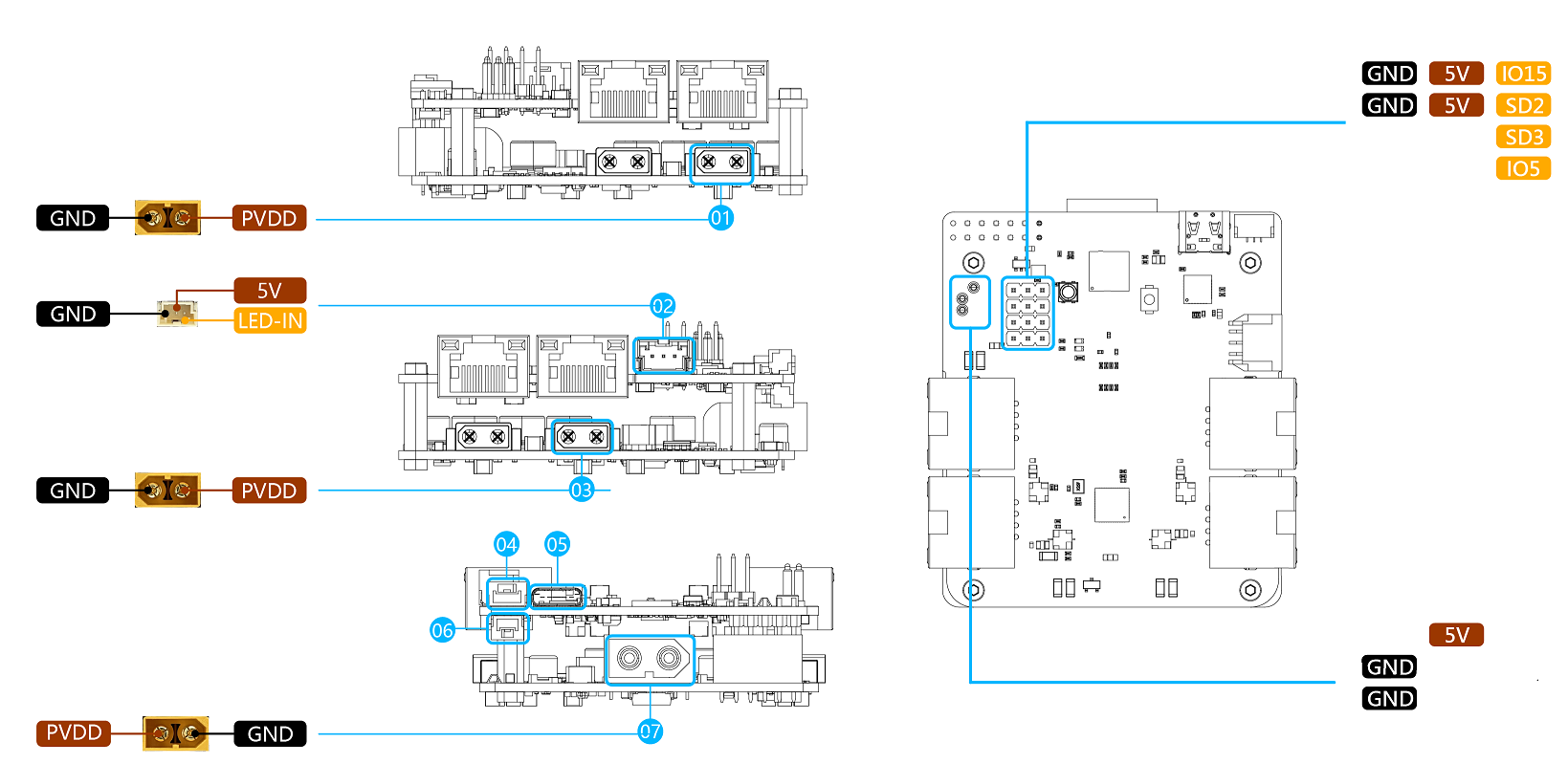

接口规格
| 序号 | 类型 | 接口说明 | 序号 | 类型 | 接口说明 |
|---|---|---|---|---|---|
| 1 | 急停开关 | 输出电源急停开关 | 9 | 输出4 | XT30 接口，48V 电源输出口 |
| 2 | 电源开关 | 输出电源供电控制开关 | 10 | 输入 | XT60 接口，48V 供电输入口 |
| 3 | 网口1 | 信号输出接口 | 11 | USB1 | 外接设备连接接口（如键盘、鼠标等） |
| 4 | 网口2 | 信号输出接口 | 12 | USB2 | 外接设备连接接口（如键盘、鼠标等） |
| 5 | 网口3 | 信号输出接口 | 13 | 调试1 | 软件调试接口 |
| 6 | 输出1 | XT30 接口，48V 电源输出口 | 14 | 调试2 | 软件调试接口 |
| 7 | 输出2 | XT30 接口，48V 电源输出口 | 15 | Micro HDMI1 | 显示连接接口 |
| 8 | 输出3 | XT30 接口，48V 电源输出口 | 16 | Micro HDMI2 | 显示连接接口 |
操作流程
开机
将电源线接入 XT60 接口（序号10），设备自动开机，屏幕大约 20 秒点亮，完成开机。
连接与配置
首次使用 RCU-4 时，可根据实际硬件条件，选择以下任一方式完成连接与配置。
方式一：用户 PC 操作
该方式通过有线或无线方式将用户 PC 与 RCU-4 建立连接，并在用户 PC 端的浏览器中完成配置。

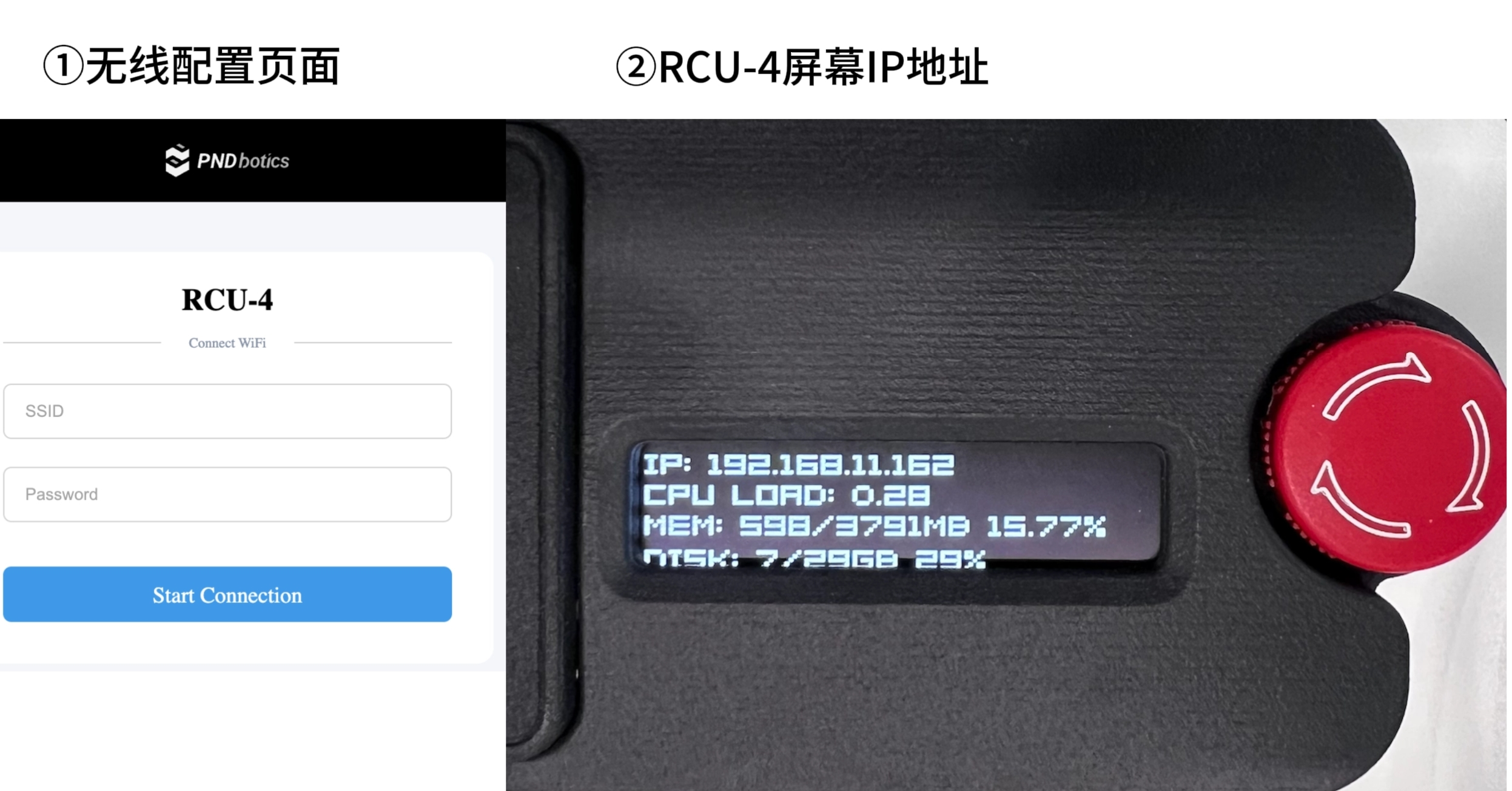

无线连接
- 在用户 PC 的 Wi-Fi 列表中，选择名称含
RCU-4：XX字样的热点进行连接，密码为12345678。 - 连接成功后，在 PC 浏览器地址栏输入
10.10.0.1，进入无线配置页面。 -
在页面中填写本地路由器的
SSID与密码，点击 Start Connection。
-
稍候片刻，当 RCU-4 屏幕显示所分配的 IP 地址时，即表明 RCU-4 已成功接入无线网络。此时将用户 PC 连接至同一无线网络，并在浏览器地址栏输入屏幕所示 WI-FI 的 IP 地址 ，可进入PDS界面。
有线连接
- 使用网线将用户 PC 的网口与 RCU-4 的任一 RJ45 端口（序号 3/4/5）相连。
- 将本机网卡配置为静态 IP，确保其处于网段：
10.10.10.XXX（XXX 取 1~254 之间的任意整数，但不可为 127） - IP 配置完成后，在 PC 浏览器地址栏输入
10.10.10.127可进入 PDS 页面。
提示
在使用网线直连 RCU-4 的情况下，同样可在浏览器地址栏输入 10.10.0.1 进入无线网络配置界面，操作方式与上述一致。
方式二：RCU 主机操作
该方式无需借助外部电脑，直接以 RCU-4 作为独立主机完成本地配置。
2.1 硬件连接
- 通过 Micro HDMI 接口（序号 15/16）将 RCU-4 连接至外接显示屏（推荐 1080P/50HZ）。
- 通过 USB 接口（序号 11/12）连接鼠标与键盘。
2.2 本地操作配置
设备自动开机并进入桌面环境后，直接在 RCU-4 主机系统的浏览器中可执行以下操作：
-
在浏览器地址栏输入
10.10.10.127可进入 PDS 页面 -
在浏览器地址栏输入
10.10.10.200可进入无线配置页面，填写本地路由器的SSID与密码，即可将 RCU-4 接入无线网络。浏览器地址栏输入屏幕所示 WI-FI 的 IP 地址 ，可进入PDS界面。
关机
长按电源开关 5 秒即可关机，大约 20 秒后屏幕熄灭，关机完成。
