PND adam teleop

pnd_teleoperation 该框架用来开发adam机器人摇操作。目前支持noitom动捕及meta quest 3S（coming soon）作为数据输入源。

🤖效果展示

🎨架构

下方是pnd_teleoperation整体架构图。

noitom application目前仅支持在windows计算机上运行
VR（coming soon）
pnd_teleoperation、pnd-control运行在adam机器人内置nuc中

teleop arch

🖥️环境

adam机器人内置计算机已预装下方环境，如需在别的计算机运行pnd_teleoperation请按照下方环境配置。

Ubuntu 22
Ros2 humble
casadi 3.6.7 (3.6.7, install from source, binary is not compatible with ros2 humble)

sudo apt-get update && sudo apt-get install -y \
    build-essential \
    coinor-libipopt-dev \
    gfortran \
    liblapack-dev \
    pkg-config \
    swig \
    git \
    cmake \
    python3 \
    python3-pip \
    --install-recommends

cd /tmp && \
git clone https://github.com/casadi/casadi.git casadi && \
cd casadi && \
git checkout 3.6.7 && \
mkdir build && \
cd build && \
cmake -DWITH_PYTHON=ON -DWITH_IPOPT=ON -DWITH_OPENMP=ON -DWITH_THREAD=ON .. && \
make -j$(nproc) && \
sudo make install && \
sudo ldconfig

💃动捕

诺亦腾动捕

打开axis studio，连接传感器并校准姿态。使用BVH数据广播功能，以UDP协议发送数据到目标机器ip。诺亦腾具体使用教程请参考视频。

bvh数据广播配置如下图：

其中本机地址设置为axis软件运行的计算机ip地址，目标地址设置为adam机器人计算机ip地址。两个计算机需处在同一局域网。 axis broadcast bvh config

VR

coming soon

🎯pnd_teleoperation

登录到adam机器人

ssh pnd-humanoid@xxx.xxx.xxx.xxx

Build

cd ~/Documents
wget https://github.com/pndbotics/pnd_teleoperation/archive/refs/tags/v0.5.0.tar.gz
tar -zxf v0.5.0.tar.gz
cd pnd_teleoperation-0.5.0
source /opt/ros/humble/setup.bash
colcon build

Run

sudo su
./run.sh [adam_sp|adam_u] # default adam_sp

预览

adam上开启另一个终端，并进入pnd_teleoperation根目录。

cd ~/Documents/pnd_teleoperation-0.5.0
sudo su
./preview.sh

PC启动Foxglove Studio并注册登录

点击open connection

使用Foxglove WebSocket的方式连接到机器人，ws://localhost:8765中localhost需要填写为对应机器人ip

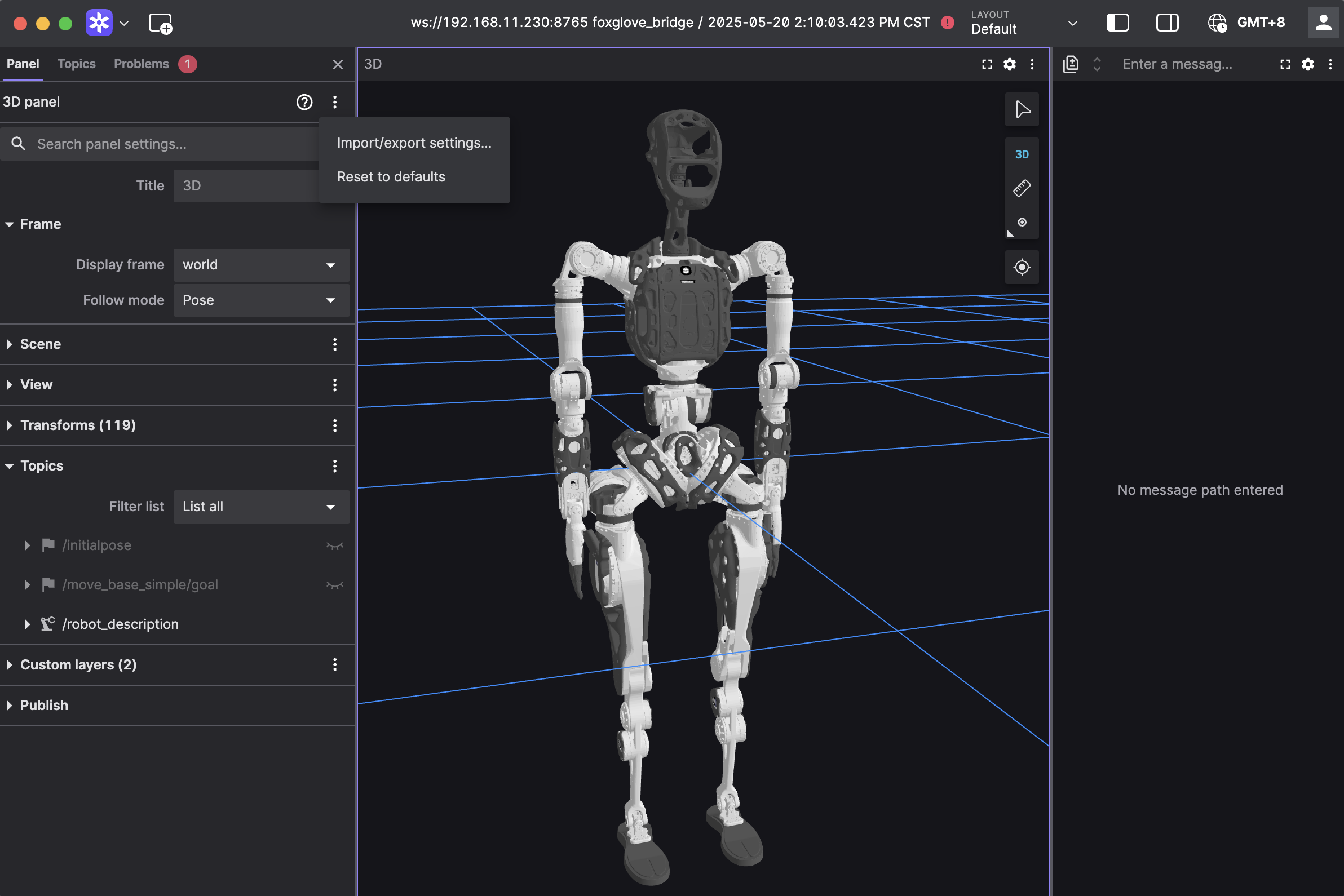

点击三维面板，左侧出现面板配置。导入三维面板配置：将下方内容拷贝到配置中，然后点击Apply。配置成功后可以看到如下图效果，机器人会跟随动捕运动。

三维面板配置

{
  "layers": {
    "845139cb-26bc-40b3-8161-8ab60af4baf5": {
      "visible": true,
      "frameLocked": true,
      "label": "Grid",
      "instanceId": "845139cb-26bc-40b3-8161-8ab60af4baf5",
      "layerId": "foxglove.Grid",
      "size": 10,
      "divisions": 10,
      "lineWidth": 1,
      "color": "#248eff",
      "position": [
        0,
        0,
        0
      ],
      "rotation": [
        0,
        0,
        0
      ],
      "order": 1
    }
  },
  "cameraState": {
    "perspective": true,
    "distance": 8.362406704376102,
    "phi": 78.01200929751727,
    "thetaOffset": -81.68452995867766,
    "targetOffset": [
      -4.304686610834797,
      0.46408895757669916,
      -2.8097074529725844e-16
    ],
    "target": [
      0,
      0,
      0
    ],
    "targetOrientation": [
      0,
      0,
      0,
      1
    ],
    "fovy": 45,
    "near": 0.5,
    "far": 5000
  },
  "followMode": "follow-pose",
  "followTf": "world",
  "scene": {
    "meshUpAxis": "z_up",
    "transforms": {
      "showLabel": false,
      "axisScale": 0
    },
    "ignoreColladaUpAxis": true
  },
  "transforms": {},
  "topics": {
    "/robot_description": {
      "visible": true
    }
  },
  "publish": {
    "type": "point",
    "poseTopic": "/move_base_simple/goal",
    "pointTopic": "/clicked_point",
    "poseEstimateTopic": "/initialpose",
    "poseEstimateXDeviation": 0.5,
    "poseEstimateYDeviation": 0.5,
    "poseEstimateThetaDeviation": 0.26179939
  },
  "imageMode": {}
}

实机

实机摇操作目前基于adam_demo开发，手柄操作与adam_demo一致。原则上adam_demo功能在teleop_bin上完全兼容（未测试）。

特别注意

<font color="red">

实机摇操作有一定危险，在接入前确保机器人周围3米空旷。
当上方pnd_teleoperation正确运行并preview效果正常时，teleop_bin方可接入teleoperation数据。
接入数据时确保preview中adam_sp关节位置与实机位置大致相同。
不可在摇操作期间切换其他adam_demo模式。如行走、跑步、动作展示等。

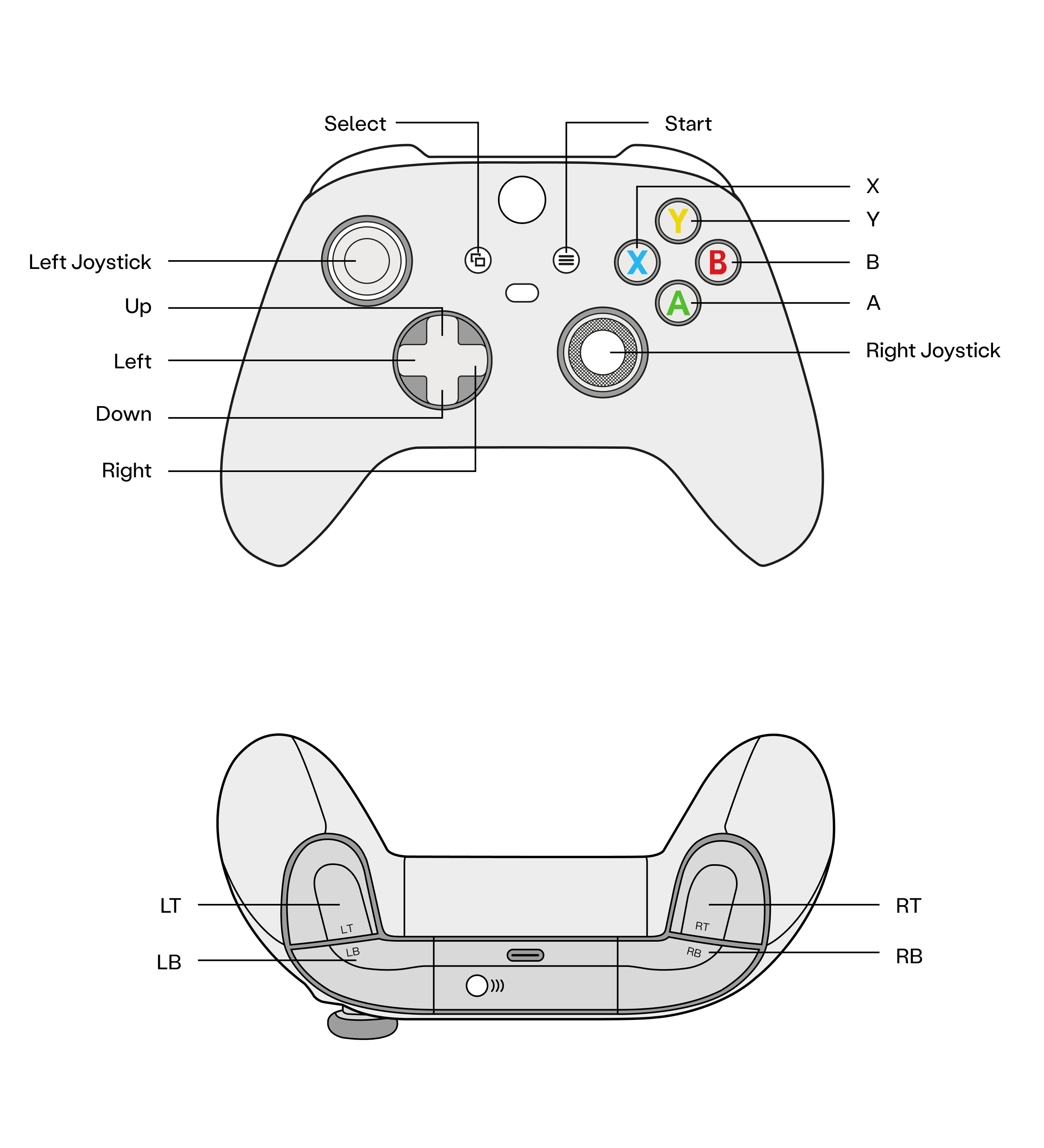

当机器人出现异常时请立即进行下列手柄操作
1. LT+B：进入停止模式
2. LT+RT：退出控制程序
3. LB+RB：执行器断电`</font>`

启动teleop_bin sh run.sh
回零（按下 A）
站立（按下 X）
在站立状态下按下 Right 接入teleoperation数据
在站立状态下按下 Left 断开teleoperation数据

xbox

adam上开启一个新终端

cd ~/Documents
wget https://pndwiki.oss-cn-beijing.aliyuncs.com/sdk_adlskjfas412838_sakjfhrjdsaljf_skfj3jskdjfd32-38439/teleop_bin_20250424.tar.gz
tar -zxf teleop_bin_20250424.tar.gz
cd teleop_bin
source /opt/ros/humble/setup.bash
sh run.sh

发布

pnd_teleoperation

FAQ

浏览器运行foxglove异常

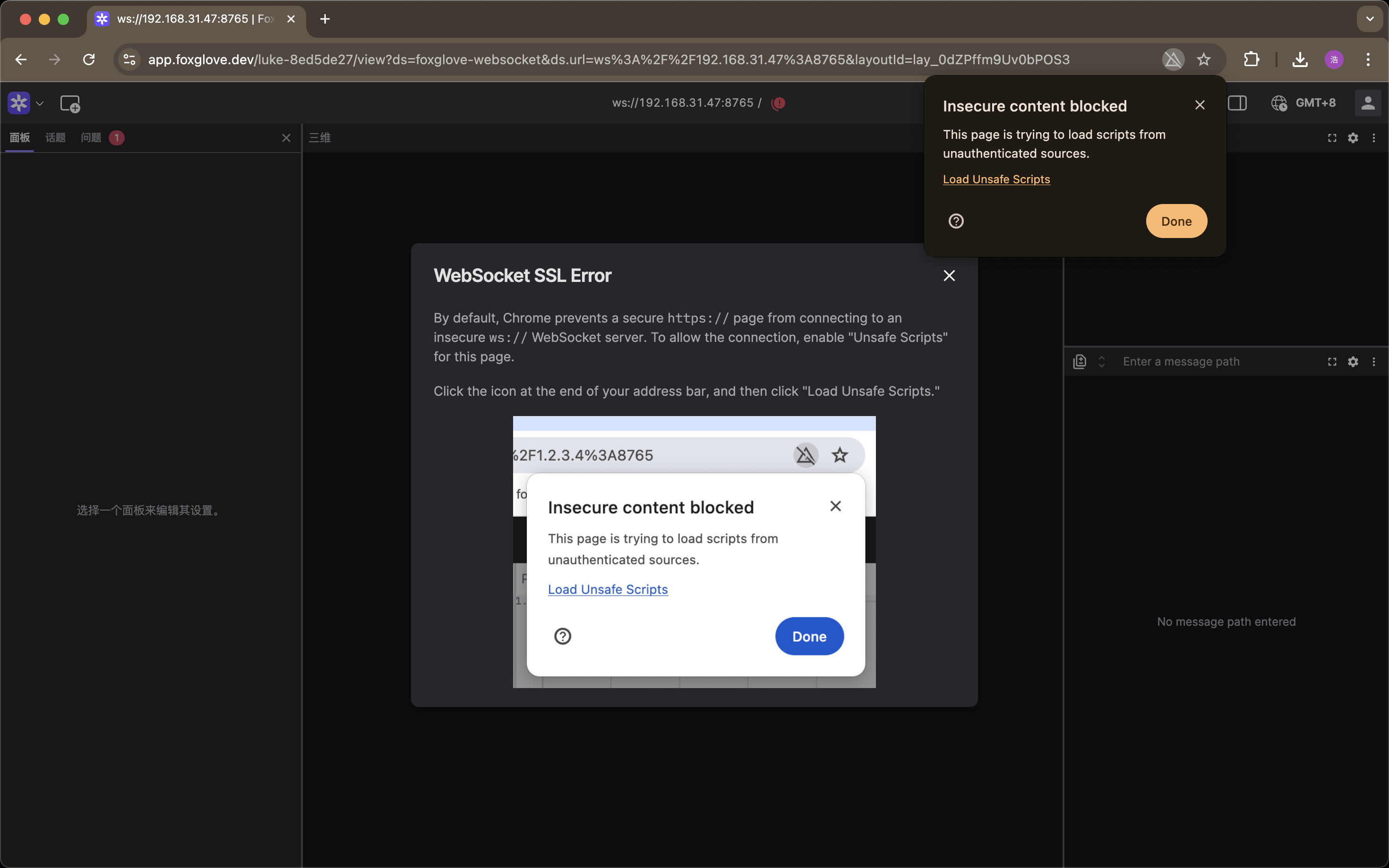

当使用浏览器打开foxglove时出现如下异常时，请点击加载不安全脚本。

ssl异常
